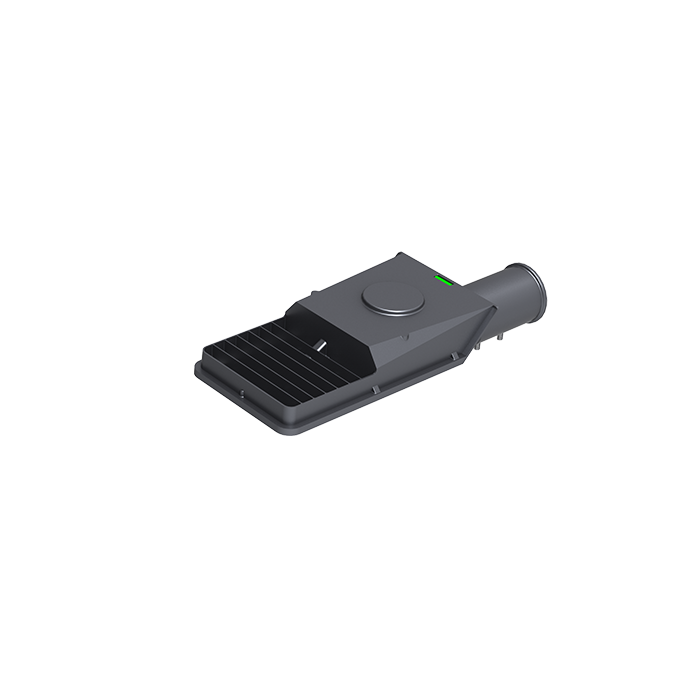

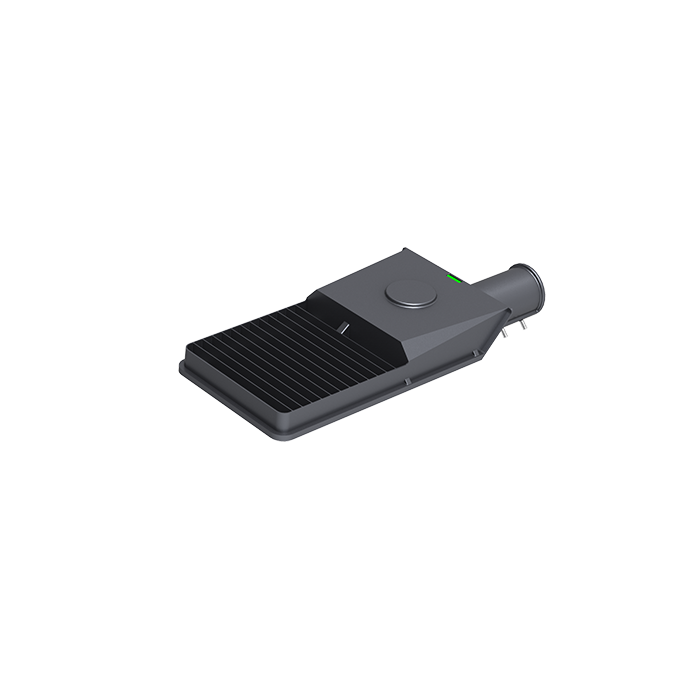

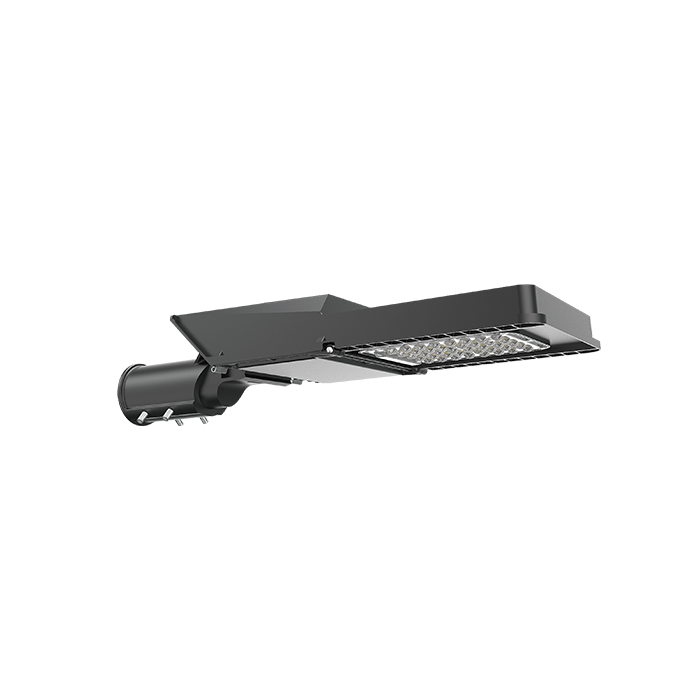

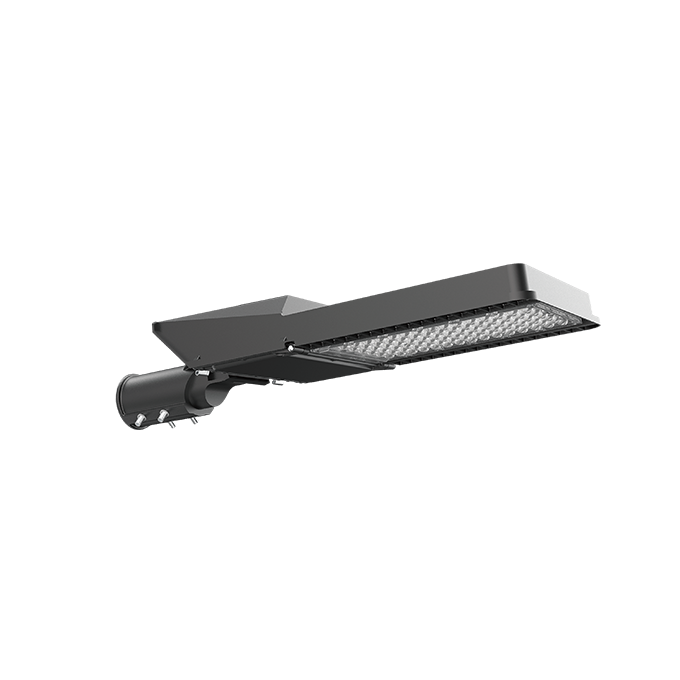

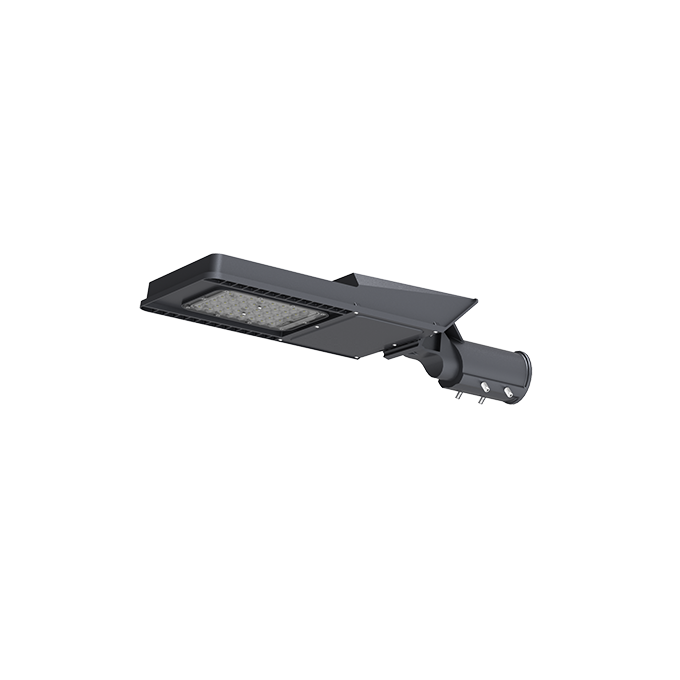

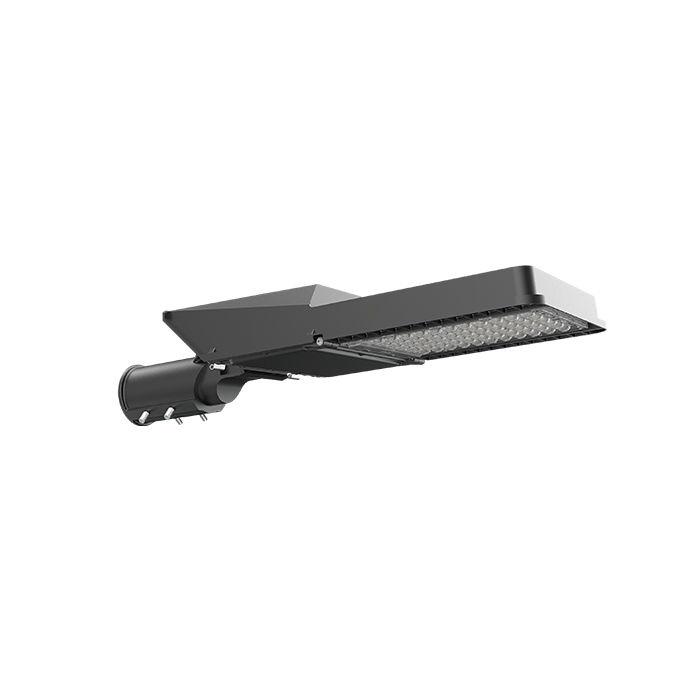

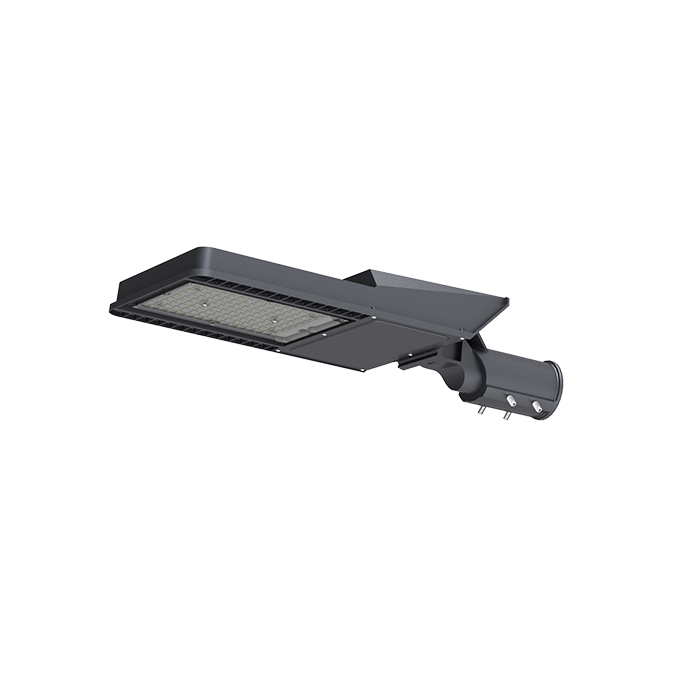

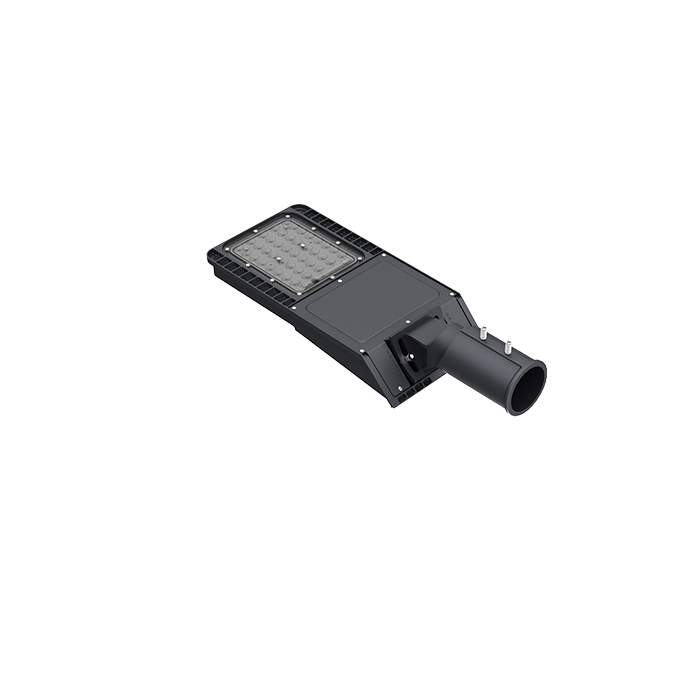

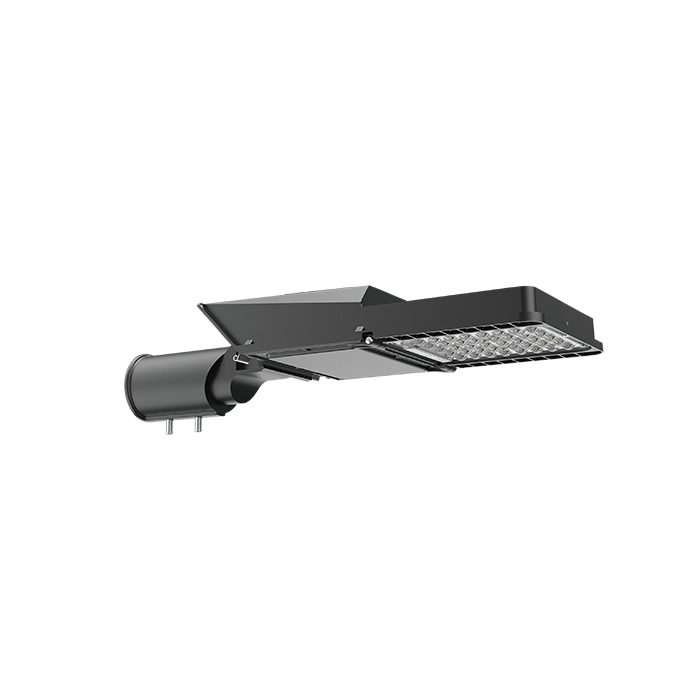

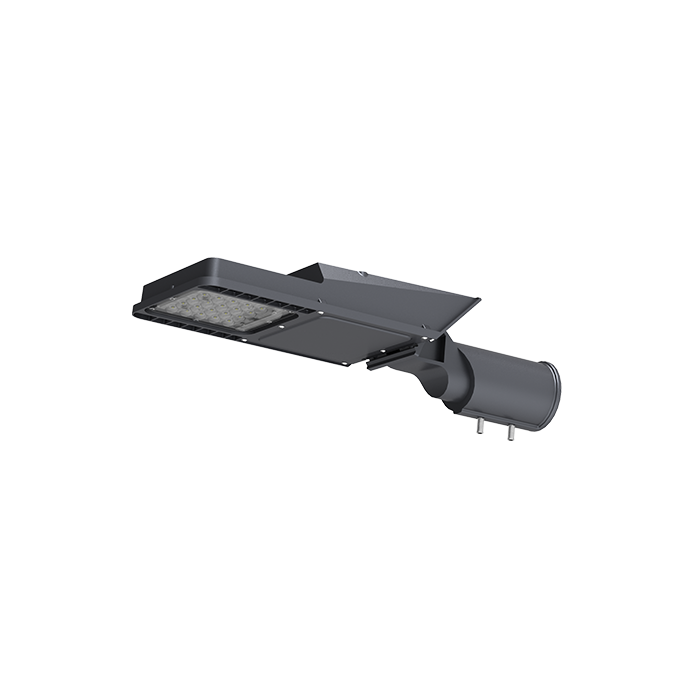

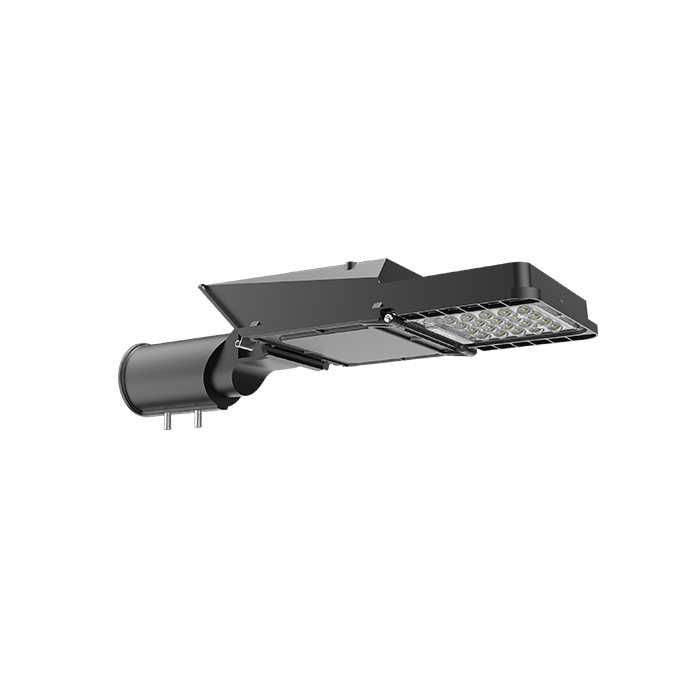

天琴星
产品特点
简洁流畅设计，一体化压铸
免工具开盖结构设计，方便维护
结构强度高，抗风等级高达17级
光学级PC透镜，5年不黄变
小身材，功率广：20W-200W
超大角度可调：20°至-20°
高性能：节能率最高达80%以上
全电压适配：AC100-277V
全结构防水：IP66、IK08
应用场景
高速公路/快速路
主干路
次干路
支路
非机动车道等主要机动车道路
产品参数
通用参数
电子参数
光学参数
产品尺寸
配光曲线
通用参数
| 产品型号 | UNI-STB8-1 UNI-STB8-1A |
UNI-STB8-2 UNI-STB8-2A |
UNI-STB8-3 UNI-STB8-3A |
UNI-STB8-4 UNI-STB8-4A |
UNI-STB8-5 UNI-STB8-5A |
| 最大额定功率 | 50W | 80W | 120W | 150W | 200W |
| 工作温度 | - 40 ℃ ~ 45 ℃ | ||||
| 工作湿度 | 10 % ~ 90 % RH | ||||
| 贮藏温度 | -40 ℃ ~ 55 ℃ | ||||
| 使用寿命 | 50,000 Hrs | ||||
| 灯体材质 | 压铸铝 | ||||
| 防护等级 | IP66 | ||||
| 灯杆口径（mm） | φ60（可选配φ76mm、60W及以下可选配φ42mm、φ50mm） | ||||
| 仰角范围（°） | -20°到+15°（最小调节单位5°）可水平安装和垂直安装 | ||||
| 常规颜色 | 深灰色（PANTON号8403C） | ||||
| 建议安装高度（m） | 6-12 | ||||
电子参数
| 产品型号 | UNI-STB8-1 UNI-STB8-1A |
UNI-STB8-2 UNI-STB8-2A |
UNI-STB8-3 UNI-STB8-3A |
UNI-STB8-4 UNI-STB8-4A |
UNI-STB8-5 UNI-STB8-5A |
| 最大额定功率 | 50W | 80W | 120W | 150W | 200W |
| 输入电压/频率① | AC100-277V 50/60Hz | ||||
| 功率因数 (PF) | ≥0.95 | ||||
光学参数
| 产品型号 | UNI-STB8-1 UNI-STB8-1A |
UNI-STB8-2 UNI-STB8-2A |
UNI-STB8-3 UNI-STB8-3A |
UNI-STB8-4 UNI-STB8-4A |
UNI-STB8-5 UNI-STB8-5A |
| 最大额定功率 | 50W | 80W | 120W | 150W | 200W |
| 光源 | 欧司朗 / 飞利浦 | ||||
| 整灯光效② | 可选：130 lm/W、150 lm/W@4000K，Ta=25℃ | ||||
| 相关色温 | 3000±300K/4000±300K/5000±300K/5700±500K/6500±500K | ||||
| 显色指数(Ra) | 70 | ||||
| 配光曲线或光斑 | Type II短投射 | ||||
产品尺寸
| 产品型号 | UNI-STB8-1 UNI-STB8-1A |
UNI-STB8-2 UNI-STB8-2A |
UNI-STB8-3 UNI-STB8-3A |
UNI-STB8-4 UNI-STB8-4A |
UNI-STB8-5 UNI-STB8-5A |
| 最大额定功率 | 50W | 80W | 120W | 150W | 200W |
| 最大投影面积（m²） | 0.09 | 0.1 | 0.12 | 0.14 | 0.16 |
| 仰角范围（°） | -20°到+15°（最小调节单位5°）可水平安装和垂直安装 | ||||
| 灯具尺寸（mm） | 456×168×103 | 506×185×102 | 558×225×102 | 578×250×110 | 639×260×112 |
| 包装尺寸（mm） | 640×454×190 | 503×440×190 | 548×520×190 | 568×290×190 | 628×300×190 |
| 净重（kg） | 2.5±0.2 | 2.9±0.2 | 4.0±0.2 | 4.4±0.2 | 5.2±0.2 |
| 毛重（kg） | 15.8±0.2 /6PCS | 12.5±0.2/4PCS | 16.8±0.2/4PCS | 9.5±0.2/2PCS | 10.4±0.2/2PCS |

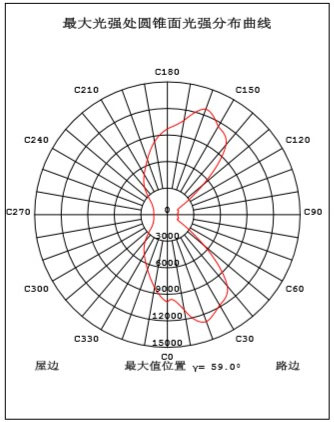

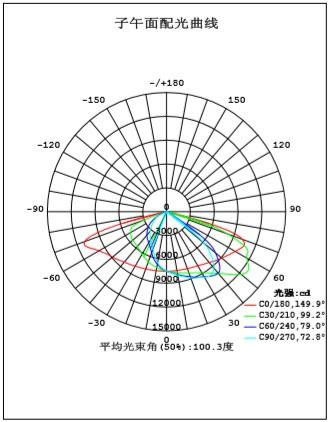

配光曲线
产品参数仅供参考，不构成任何要约或承诺；详细技术参数、配置等均以正式交易文件为准。
